Caixa de Dreno para Ar Condicionado: O que é, como instalar e medidas

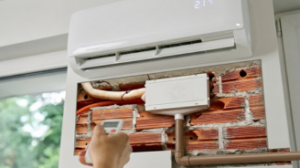

A caixa de dreno para ar condicionado — também chamada de caixa de passagem para ar condicionado — é uma caixa embutida na parede que cumpre duas funções: cria a abertura para passar a tubulação de cobre e o cabo elétrico da evaporadora, e direciona a água de condensação para fora da parede pelo tubo de dreno. Sem ela instalada corretamente, a água começa a escoar dentro da alvenaria e aparece como mancha de umidade no reboco meses depois.
O modelo Ref. 1046 da Plasled foi desenvolvido para instalação em paredes de alvenaria e drywall, e já inclui as entradas para a tubulação de cobre (linhas de líquido e gás) e cabo de sinal, além da saída inferior para o tubo de dreno.
Especificações técnicas
- Aplicação: Parede de alvenaria (tijolo ou bloco) e drywall
- Função: Passagem das linhas de cobre + cabo de sinal + coleta e direcionamento da água de condensação
- Material: Polipropileno de alta rigidez — não deforma com a pressão da massa forte durante o reboco
- Saída do dreno: Vertical, na parte inferior da caixa, compatível com tubo de PVC de 20 mm (3/4″)
- Tampa de proteção: Inclusa, para fechar a caixa durante o reboco e a pintura

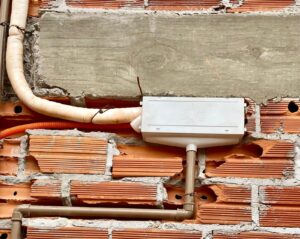

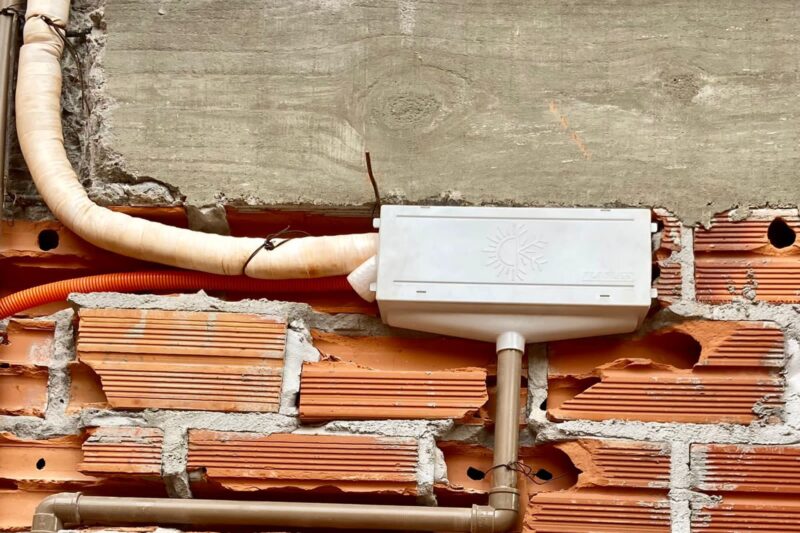

Passo a passo: instalação na alvenaria
1. Defina a altura e marque o berço na parede
A caixa deve ser instalada entre 1,80m e 2,20m do piso acabado. Essa faixa garante que a evaporadora fique na posição certa em relação ao teto e mantém a inclinação natural para o dreno escoar por gravidade, sem precisar de bomba.
Marque o local na parede, abra o rasgo com esmerilhadeira ou martelo e talhadeira, e verifique se o berço ficou reto. Use o nível de bolha — uma caixa inclinada vai gerar acúmulo de água depois.
2. Conecte as tubulações antes de chumbar
Antes de fixar a caixa com massa, encaixe o tubo de dreno de 20mm na saída inferior e já direcione o tubo para onde vai escoar — rede de águas pluviais ou ponto externo. Passe as linhas de cobre (líquido e gás) e o cabo de sinal elétrico pelas entradas superiores.
Só depois disso é que você chumba a caixa. Tentar encaixar os tubos depois que a massa secou é problema garantido.
3. Feche a tampa e faça o reboco
A caixa vem com tampa de proteção justamente para esse momento. Feche antes de rebocar e deixe fechada até a pintura terminar. Cimento dentro da tubulação de dreno entope e só aparece o problema quando o ar condicionado já está instalado — aí vira dor de cabeça para resolver.
Quer fazer seu orçamento? Verificar prazo de entrega ou pedido? Ou ainda tem alguma dúvida específica? Só nos chamar aqui no whatsapp.
Instalação em drywall
No drywall o processo é mais limpo: você abre o vão na chapa com serra copo ou estilete, encaixa a caixa e fixa com os grampos de expansão laterais. Não precisa de massa — a própria chapa segura a caixa. O restante do procedimento (conexão dos tubos e fechamento da tampa) é o mesmo.
Perguntas frequentes sobre caixa de dreno de ar condicionado
O que é a caixa de dreno de ar condicionado e para que serve?
É uma caixa embutida na parede que serve para fazer a passagem das tubulações do split (linhas de cobre, cabo elétrico e tubo de dreno) de forma organizada e vedada. Ela direciona a água de condensação da evaporadora para fora da parede, evitando infiltração e manchas de umidade.
Qual a altura certa para instalar a caixa de dreno do ar condicionado?
O padrão de mercado é entre 1,80 m e 2,20 m do piso acabado. Isso garante a posição correta da evaporadora e a inclinação necessária para o dreno funcionar por gravidade, sem risco de acúmulo de água.
Como evitar que a água do dreno retorne e vaze na parede?
Dois cuidados básicos: nivelar a caixa na horizontal na hora do chumbamento, e garantir que o tubo de descida não faça curvas em “S”. Curva em S cria bolsa de ar que trava o escoamento e faz a água retornar para dentro da evaporadora.
Posso ligar o dreno do split direto na tubulação de esgoto?
Não é recomendado. A ligação direta no esgoto permite o retorno de mau cheiro para dentro do ambiente pela evaporadora. O correto é direcionar para a rede de águas pluviais, ou passar por um sifão específico antes de encontrar a rede de esgoto.
A caixa Ref. 1046 da Plasled aguenta a pressão do reboco sem deformar?
Sim. O material é polipropileno de alta rigidez — o mesmo padrão das caixas octogonais para laje da Plasled, que são projetadas para suportar o impacto do concreto. No reboco convencional com massa forte, a caixa mantém o espaço interno livre para a curvatura dos tubos de cobre.
Qual diâmetro de tubo de dreno encaixa na caixa Ref. 1046?
A saída inferior é compatível com tubo PVC de 20 mm (3/4″). Usa adesivo para PVC na vedação — sem complicação.
