Caixa de Embutir Spot LED na Laje: MR16, GU10 e PAR20 — Guia de Instalação

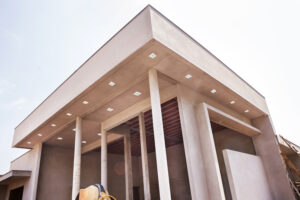

A caixa de embutir spot LED é instalada diretamente na laje pré-moldada antes da concretagem. Ela cria o nicho exato no concreto para receber spots de LED embutidos — sem “rasgar” o teto depois, é ideal para ser usado principalmente em locais onde não é possível a aplicação do gesso. O spot fica rente à laje, travado pelas próprias molas originais da luminária.
A Plasled fabrica três modelos para os tipos de spot mais usados no mercado: MR16 (9×9 cm), GU10 recuado (10×10 cm) e PAR20 (12×12 cm). Cada caixa tem o recuo dimensionado para o spot certo — usar a caixa errada compromete o acabamento e pode impedir o travamento das molas.
| Modelo da Caixa (Plasled) | Tamanho do Nicho (Acabamento) | Tipo de Lâmpada / Spot Indicado | Onde Usar no Projeto |
|---|---|---|---|
| Ref. 1028 | 9 cm x 9 cm | Mini Dicroica / MR16 | Lavabo, hall. Pontos de luz discretos e fachos fechados para destaque arquitetônico. |
| Ref. 1040 (Lançamento) | 10 cm x 10 cm | Dicroica Comum / GU10 | O padrão mais vendido; ideal para corredores, varandas e salas. |
| Ref. 1027 | 12 cm x 12 cm | Lâmpada PAR20 / Spot Grande | Fachos abertos e potentes; ideal para varandas, beirais altos e fachadas. |
Qual caixa usar para cada tipo de spot?
Ref. 1028 — MR16 (9×9 cm)
É a menor das três. Feita para spots do tipo mini dicroica MR16 de 5W, onde o nicho compacto gera um facho mais fechado e pontual. Boa escolha para marcar caminhos, destacar texturas de parede ou criar pontos de luz discretos em ambientes menores.
Ref. 1040 — GU10 Recuado (10×10 cm)
É o modelo mais vendido da linha. O spot recuado para GU10 é o padrão do mercado de iluminação decorativa residencial, e a Ref. 1040 foi desenvolvida exatamente para esse formato. Funciona bem em lajes internas — sala, corredor, quarto — e garante o efeito antirreflexo característico dos spots recuados.
Ref. 1027 — PAR20 (12×12 cm)
A maior abertura da linha, para spots PAR20 que exigem mais recuo e maior diâmetro de nicho. É a escolha natural para áreas que precisam de mais intensidade e preenchimento de luz: tampos de churrasqueira, varandas cobertas, beirais externos e iluminação de segurança em fachadas.
Caso tenha alguma dúvida que não foi tirada aqui nesse artigo, entre em contato aqui mesmo pleo Whatsapp da Plasled!
Passo a passo: instalação na laje pré-moldada
O processo é o mesmo para os três modelos. O que muda é só o tamanho do nicho.
1. Posicione a caixa entre as vigotas
Com a laje montada e as lajotas no lugar — cerâmica ou EPS — posicione a caixa sobre as lajotas no ponto exato onde vai ficar o spot. Ela se apoia nas lajotas naturalmente, sem precisar de parafuso ou arame.
Não corte vigota para encaixar a caixa. Se o ponto cair em cima de uma vigota, desloca alguns centímetros até encontrar um vão livre entre as lajotas.
2. Passe os conduítes e trave
Destaque a entrada lateral que vai usar e encaixe o conduíte. Em lajes com muita movimentação de ferragem ou concretagem com vibrador, dê uma arretada de arame para garantir que a caixa não saia do prumo quando o concreto descer.
3. Deixe a tampa fechada durante toda a obra
A tampa de proteção que vem com a caixa bloqueia a entrada de concreto, nata de cimento, argamassa e tinta durante a concretagem, o reboco e a pintura. Só retire depois que o teto estiver completamente finalizado.
4. Encaixe o spot após a obra
Depois que o eletricista fizer a conexão dos fios, o spot é encaixado diretamente nas abas internas da caixa. As molas de pressão originais do spot — os “gafanhotos” — travam sozinhas, sem parafuso, sem bucha. O spot fica firme e rente ao teto.

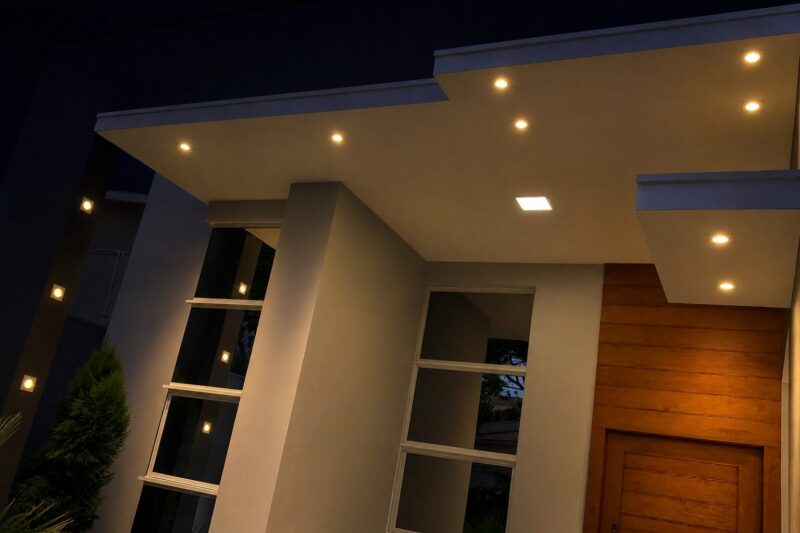

Funciona em beiral e área externa?
Sim — e esse é um dos diferenciais da linha. Em beirais, marquises, sacadas e fachadas, o forro de gesso não é uma opção viável. A caixa de embutir Plasled resolve isso porque é instalada antes da concretagem, vira parte da estrutura da laje e aguenta a exposição à umidade natural que sobe pelo concreto em áreas externas.
O modelo mais usado nesse tipo de aplicação é a Ref. 1027 (PAR20), pela maior intensidade de luz e pelo nicho amplo que acomoda spots com maior profundidade de recuo.
Perguntas frequentes
O que é a caixa de embutir spot LED e para que serve?
É uma caixa em plástico injetado de alta qualidade para ser instalada na laje pré-moldada antes da concretagem. Ela cria o nicho no concreto para receber spots de LED embutidos — MR16, GU10 ou PAR20 — sem precisar rasgar o teto depois nem usar forro de gesso.
Posso usar essas caixas em qualquer tipo de laje?
Sim. Funcionam em laje pré-moldada com lajota cerâmica, lajota EPS (isopor) e laje maciça de concreto. O processo de instalação é o mesmo nos três casos.
Qual a vantagem de usar a caixa em vez de “rasgar” o concreto depois da obra?
Rasgar a laje depois da concretagem para embutir luminária compromete a estrutura, gera trinca e ainda cria retrabalho caro. A caixa é instalada antes — ela vira parte da laje e entrega o nicho pronto, sem tocar nas vigotas ou na ferragem.
Como o spot fica preso na caixa depois da obra?
As abas internas da caixa são projetadas para receber as molas de pressão originais do spot — os “gafanhotos”. Não precisa parafuso nem bucha. O eletricista faz a conexão, encaixa o spot e as molas travam.
Consigo instalar spot duplo nessas caixas?
Não. As Ref. 1027, 1028 e 1040 são para spots individuais. Para spots duplos, o nicho exige outra solução.
Qual modelo usar para beiral e área externa?
O mais indicado é a Ref. 1027 (PAR20, 12×12 cm) pela maior intensidade de luz e pelo nicho mais fundo, que acomoda melhor os spots usados em iluminação externa. Mas as três referências funcionam em área externa — a escolha depende do tipo de spot especificado no projeto.
